教你读懂镜头MTF曲线

兴工

现在各镜头厂家，各个测试机构所用的MTF曲线表现形式都不相同，在下说一下上面这些MTF曲线图的简单看法。

    MTF的意义，测试原理就略过不提了，说来实在话长，而且钻研这些理论知识对实际摄影没什么用，我们直接切入正题。首先是坐标轴，垂直坐标轴的值从0到1，任何情况下数值都是越高越好，如果这世上有一支完美的镜头，它的MTF所有线条应该是重合的，达到垂直坐标轴顶点1，但是没有这样的镜头。水平坐标轴表示画面位置与中央的距离，对胶片机来说代表着底片，对数码机来说代表着CCD/CMOS感应器，135相机的对角线长约43.3mm，因此水平坐标轴的值是从0到21.7mm左右，如果是胶片机或者数码全幅机型，从水平坐标轴0到最右端，就分别代表着画面从中央一直到边缘的质量，但如果是非全幅机型，没有那么大的幅面，就要除以相应的系数，比如APS-C机型，就要除以1.6，结果是13.5mm，所以如果你用的是APS-C机型，只看到13.5mm左右就可以了，后面的已经没意义了。显然，所有镜头都是中央表现最好，越往外围越差。

    接下来是线条的意义，图中有黑色线条和蓝色线条，黑色线条表示该镜头光圈全开时的情况，蓝色线条表示该镜头光圈收缩到8时的情况，一般情况下，收缩光圈后，各镜头的表现都会更好，所以蓝色线条基本都比黑色线条高。每种颜色的线条有粗线和细线两种，粗线代表10线对/mm，细线代表30线对/mm，1线对/mm表示测试项目为1mm内有1对黑白相间的线条，10线对/mm代表有10对黑白相间的线条，如此类推。1线对/mm意味着被拍摄的物体是最简单的，反差最大的，最容易被拍摄的，任何镜头都能很容易的表现出这样的画面，线对比越高，就表示每1mm内有更多对黑白相间的线条，代表着被摄物体越来越复杂，反差越来越低，越来越难拍摄，所以任何镜头的表现都会随之下降，粗线的位置当然也会比细线高。我们可以看到线条又分为实线和虚线两种，实线代表测试中使用的是辐射状的线条，虚线则表示测试中使用的是同心圆状的线条。

结合这些我们就能知道MTF曲线代表的意义了：
1. 任何线条都是越高越好，下降的趋势越慢越好。
2. 粗线的位置越高，说明该镜头的反差和对比越高。
3. 细线的位置越高，说明该镜头的锐利度越高。
4. 黑线的位置越高，证明该镜头在全开光圈时表现越好。
5. 蓝线的位置越高，证明该镜头在光圈收缩到8的时候表现越好。
6. 蓝线如果和黑线很接近，说明这支镜头表现很出色，只有比较少的镜头有这种表现。
7. 如果蓝线的位置都比较低，说明这支镜头相当差劲。
8. 0.6以下一般画面就很糟糕了，0.6-0.8画面还可以，0.8-0.9可以算良，0.9以上算非常优秀了，只有优秀镜头在适合的状态下才可能达到，但是具体的情况还是要看各位自己判断了。
9. 实线和虚线越接近，表示这支镜头的焦外成像越柔和自然，反之，差得越远，焦外成像就越差，差太多就会斑斑驳驳一块一块的很难看。

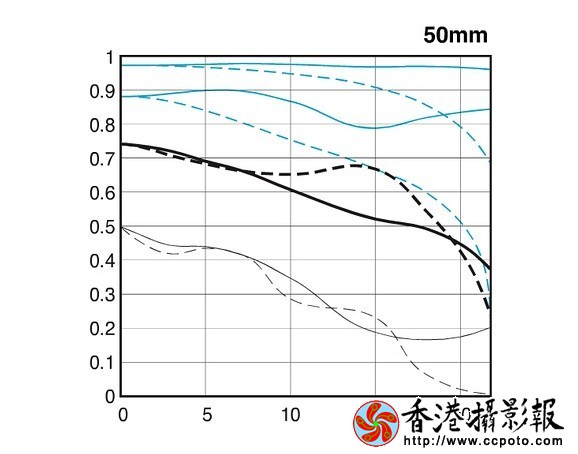

这样大致就能从MTF曲线中，看出各镜头的表现。我们拿EF50mm F1.2L做个例子，试看一下它的MTF曲线：

兴工

  首先，这支镜头在光圈收缩到8的时候，成像质量优秀，在光圈全开时，反差还可以，但是画面不锐利，对比50/1.4，二者都在光圈全开时，50/1.2超过50/1.4。EF50mm F1.2L线条的下降算是比较缓慢的，在APS-C机型上，从中央到边缘画面质量都能较好的保持，在全画幅上如果收缩光圈到8，还是能有不错的整体画质。这支镜头焦外表现也不错，收缩所光圈后，焦外表现下降了。总的来说，这是支不错的镜头。

    MTF曲线不是万能的，镜头的畸变、抗眩光性能、近摄能力、对焦速度等等都看不出来，另外，数字不代表艺术，有些数值较低的镜头有的时候实际成像看起来并不差，所以，尽信MTF不如无MTF。但是相对来说，MTF曲线的确是对镜头客观、精确、量化的评价。掌握了镜头的MTF曲线图，即可以了解镜头性能，对采购镜头有所帮助，又可以根据自己镜头MTF曲线的情况，掌握自己镜头的长处和短处，以后出去拍摄的时候，注意扬长避短，在镜头较好的MTF值段拍摄，充分利用自己的器材，未尝不是MTF曲线的另一种用处。
